在不銹鋼薄壁構(gòu)件加工領(lǐng)域，1mm 厚度材料的直線焊接對精度和穩(wěn)定性要求較高，傳統(tǒng)電弧焊易出現(xiàn)燒穿、變形等問題，而1mm 不銹鋼接激光焊接機(jī)憑借獨(dú)特優(yōu)勢成為理想選擇，尤其在廚具制造、醫(yī)療器械、電子元件等行業(yè)應(yīng)用廣泛。

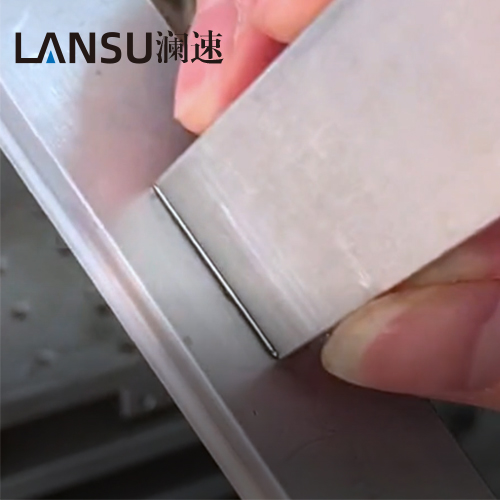

用激光喊姐姐焊直線時，核心優(yōu)勢體現(xiàn)在 “精” 與 “穩(wěn)”。激光束能量密度集中，可準(zhǔn)確作用于 1mm 不銹鋼焊縫區(qū)域，熱影響區(qū)僅 0.1-0.3mm，能有效避免材料變形，保證直線焊縫平整無毛刺。同時，搭配數(shù)控工作臺或手持激光焊槍的直線導(dǎo)向裝置，焊接軌跡偏差可控制在 ±0.02mm 內(nèi)，滿足高精度構(gòu)件的拼接需求，比如不銹鋼水槽接縫、傳感器外殼密封焊等場景，均能實(shí)現(xiàn)一次成型。

操作激光焊接機(jī)時需注意參數(shù)匹配：針對 1mm 不銹鋼，通常選擇 100-300W 光纖激光源，焊接速度設(shè)為 1-3m/min，保護(hù)氣體（氬氣）流量控制在 5-10L/min，既能確保熔深達(dá)標(biāo)（約 0.5-0.8mm），又能防止氧化。此外，提前清理工件表面油污、氧化層，可進(jìn)一步提升直線焊縫的美觀度和強(qiáng)度，經(jīng)檢測，合格焊縫的抗拉強(qiáng)度可達(dá)母材的 90% 以上，完全滿足薄壁構(gòu)件的使用要求。

相比傳統(tǒng)焊接方式，1mm 不銹鋼激光焊接機(jī)焊直線不僅效率提升 3-5 倍，還減少了后續(xù)打磨工序，降低生產(chǎn)成本，是當(dāng)前薄壁不銹鋼直線焊接的優(yōu)選方案。
